設計與施工說明

一、工程概況:

本工程為廬江縣千噸萬人飲用水水源地保護區(果園山水庫)藍控設施及房離網設置工程

二、設計依據:

1、甲方提供的設計任務書及設計要求;

2、本院相關專業提供的設計資料:

3、國家現行主要標準及規范:

1)<<低壓配電系統設計規范>>(GB50054-2011)2)<<民用建筑電氣設計規范>>(JGJ/T16-2008)3)<<建筑照明設計標準>>GB50034-2004其它有關國家及地方的現行主要標準及規范。三設計內容:

電氣設計內容主要為低壓配電系統 照明系統四供電負荷及負荷等級:本工程均為三級負荷五供電線路:

干線電力電纜JPVC管埋地?cái)?shù)設綠化帶內理深不小500穿越道路時不小于

800,并穿SC40鋼管保護并做防腐處理各燈具與回路干線之間采用無維護絕緣穿刺線夾連接由燈具制造配套提供六 照明設計:

1、本工程采用燈構成的點光源沿路邊緣勾舀出區域的條條光線。

由這些不同照度不同色彩溫)組成的光線組成燈飾景觀平面。照明光源采用光色好、光效高、壽命長的光源燈具制造均應滿足相關國家燈具標準(GB7000).熒光燈應配電子鎮流器、金屬鹵化物燈應配節能型電感鎮流器采用高效節能型燈具功率因數要求達到Cos@>0.9所有燈具要求防水等級不小刊P65。部分燈具、管線的走向如因場環境影響，可現場調整照明燈具型號甲方自選 基座尺寸及做法均由燈具廠家提供

2.控制由總線送至控制室集中控制并由廠家負責調試完成照明自控系統 本著可我，實際簡單實用的原則進行設計，系統具備手動控制和自動控制，可在主控室對所有路分別進行控制為了時間精確系統具備時鐘自動校對功能配置打印機可對系統狀態定時或隨機打印七工作與安全接地:

1.設計采用TN-S與TT相結合的接地系統，配電箱暫定于圖西所示位置也可采用戶外防水型配電箱 基碚高出地面300并做好接地和散水

2.各處的燈具金屬底座及接線端子至燈頭的PE線(與電源線等截面)應與回路電纜的PE線可靠連接八工程做法:

1.圖中所示埋地電線管均為塑料電力電纜穿套管保護九其他:

1.施工時同一配電方向的配電線路?？煞笤O(shè)在同一開挖槽中。以減少土方量。水中敷設的電纜須采用防水型。

2.未盡事宜請與設計人員協商決定或按國家標準規范施工驗收。

3.附材料表配合施工。

二、土建一般要求

1、圖注標商為相對標高，標高 士0.000

2.施工除滿足設計中的規定要求外，尚需遵守我國現行的工程施工及驗收規范

3、土建工程、安裝工程密切配合做好預埋件和預留洞的預埋預留工作，不得在施工后開醬，影響工程質量，施工過程中，請各專業工種密切配合

4、預埋、預留錢件均署紅丹打底防銹、凡明露者，加罩面油漆二度，顏色除專業工種

(冷暖、水、電)有特珠要求外，均與相鄰墻、頂同色、凡預埋木構件均做防腐處理

5、圖紙中如有矛盾或不詳時，應遵守以下原則，

(1)請建設單位、監理公司和施工單位及時與設計單位聯系

(2)鋼筋混凝土工程以結構專業圖紙為準，有建筑大樣圖者以建筑為準

6、除注明外，圖中尺寸總圖以米為單位，單體圖以毫米為單位，標高以米為單位，所有

圖紙以標注尺寸為準，不得直接測量圖紙，比例僅供參考，當大小樣不符時，以大樣圖為準

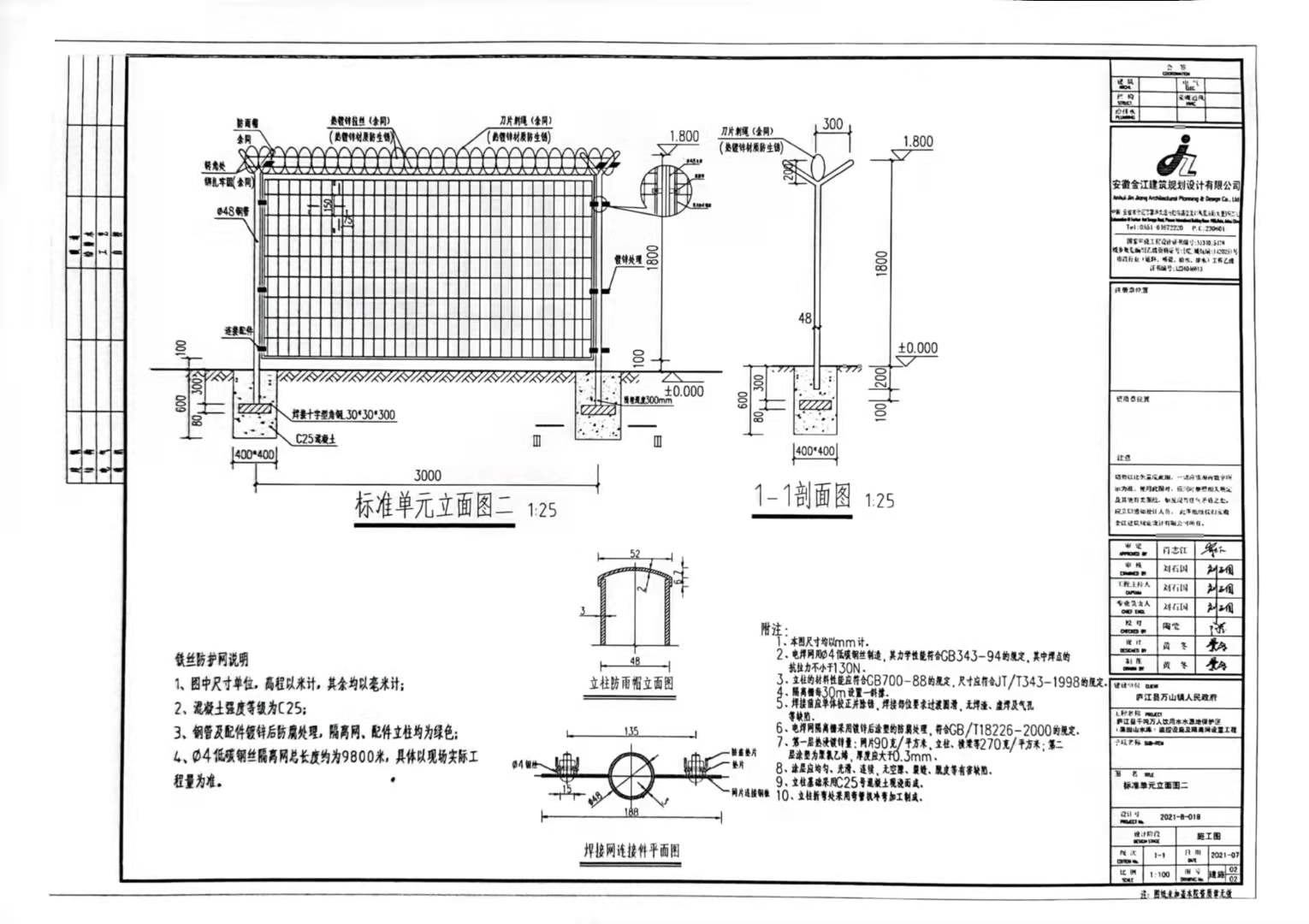

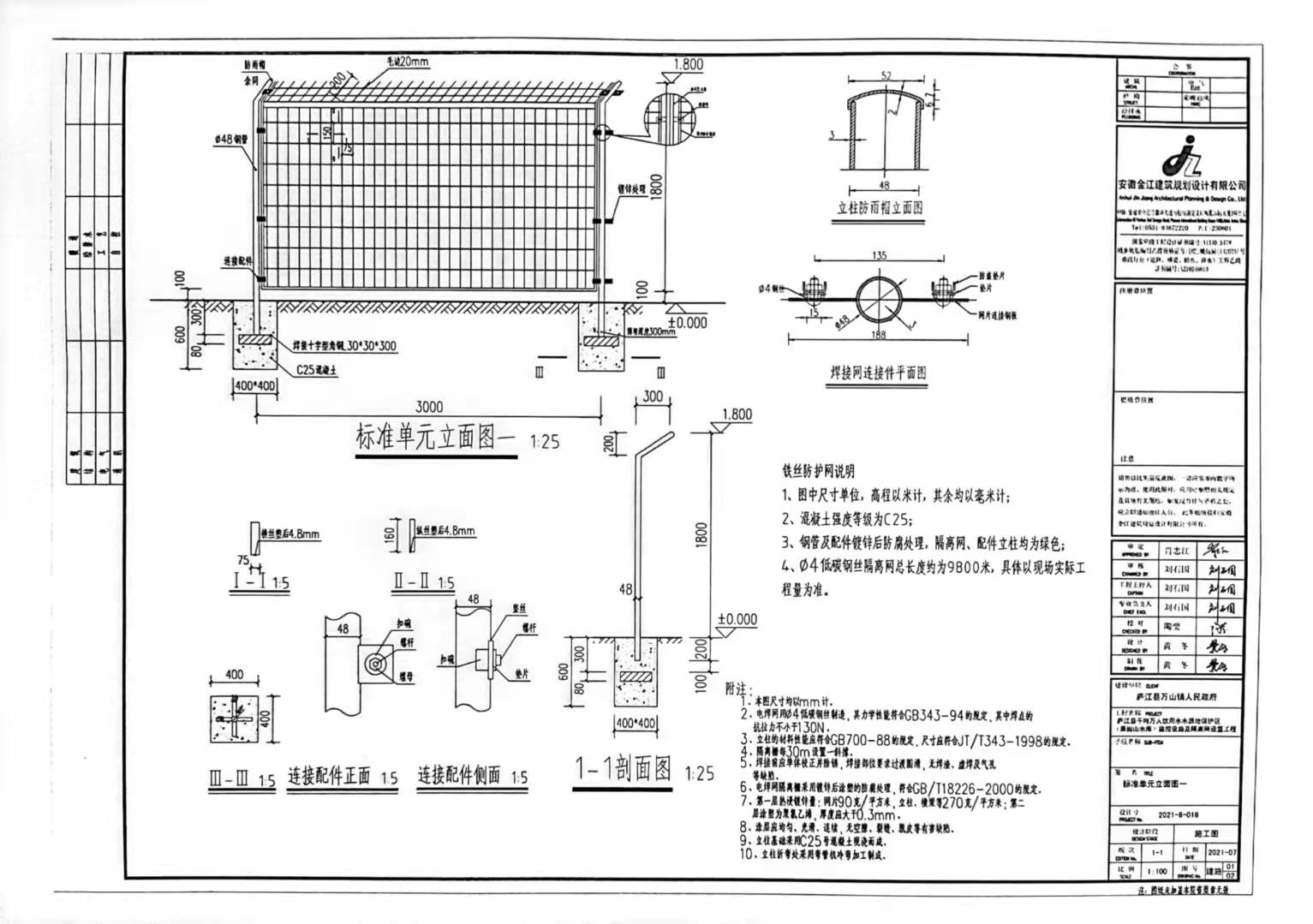

三、鐵絲防護網說明

1、圖中尺寸單位，高程以米計，其余均以毫米計;

2、混凝土強度等級為C25;

3、鋼管及配件鍍鋅后防腐處理，隔離網、配件立柱均為綠色;

4、04低碳鋼絲隔離網總長度約為9800米，具體以現場實際工程量為準。

1、本圖尺寸均以mm計算。

2、防護網用D4低碳鋼絲制造，其力學性能符合CB343-94的規定，其中焊點的抗拉力不小于130N.

3、立柱的材料性能應符合GB700-88的規定，尺寸應符合JT/T343-1998的規定。

4、防護網每30m設置一斜撐。

5、焊接前應單體校正并除銹，焊接部位要求過渡圓滑，無焊渣、虛焊及氣孔等缺陷。

6、防護網隔離柵采用鍍鋅后涂塑的防腐處理，符合GB/T18226-2000的規定。

7、第一層熱漫鍍鋅量:網片90克/平方米。立柱、橫梁等270克 平方米;第二層涂塑為聚氧乙烯，厚度應大千0.3mm.

8、涂層應均勻、光滑、連續，無空隙、裂縫、脫皮等有害缺陷。

9、立柱基礎采用C25號混凝土現澆而成。

10、立柱折彎處采用夸管機冷彎加工制成。
